Rood-blauw tekeningen als fundament voor een veilige en actuele fabriek
De uitdaging: een fabriek die verandert, tekeningen die achterblijven
In industriële fabrieken vinden voortdurend aanpassingen plaats. Leidingen worden verlegd, pompen vervangen en tanks uitgebreid of aangepast. In de dagelijkse praktijk ligt de focus daarbij op het draaiend houden van de installatie. Technische tekeningen krijgen daardoor vaak minder aandacht, terwijl ze juist cruciaal zijn voor veiligheid, onderhoud en toekomstige modificaties.
Het gevolg is dat P&ID’s en PFD’s na verloop van tijd niet meer overeenkomen met de werkelijkheid. Wijzigingen worden wel uitgevoerd in de fabriek, maar niet consequent doorgevoerd in de documentatie. Dit zorgt voor onduidelijkheid, verhoogde risico’s en uiteindelijk hogere kosten.
Deze uitdaging speelt ook bij FrieslandCampina Noordwijk, waar Engineero een strategische samenwerking heeft om procesdocumentatie structureel actueel en betrouwbaar te houden.
Van procesoverzicht naar technische werkelijkheid
Binnen dit project speelt het onderscheid tussen PFD en P&ID een centrale rol. Een Process Flow Diagram geeft een globaal overzicht van het proces en laat zien hoe de verschillende processtappen met elkaar samenhangen. Het is bedoeld om inzicht te geven in de hoofdlijnen van de installatie, zonder in detail te treden.
Een Piping & Instrumentation Diagram gaat veel verder. Hierin zijn alle leidingen, kleppen, pompen en meet- en regelinstrumenten vastgelegd. Een P&ID laat exact zien hoe het proces technisch is opgebouwd en in welke volgorde componenten met elkaar verbonden zijn, bijvoorbeeld van klep naar tank en van tank naar pomp. Voor onderhoud, veiligheid en technische aanpassingen is een actuele P&ID onmisbaar.
Binnen de foodindustrie vormt een correcte P&ID bovendien een belangrijk bewijsstuk richting audits en kwaliteitssystemen.
Segment-voor-segment controle van de fabriek

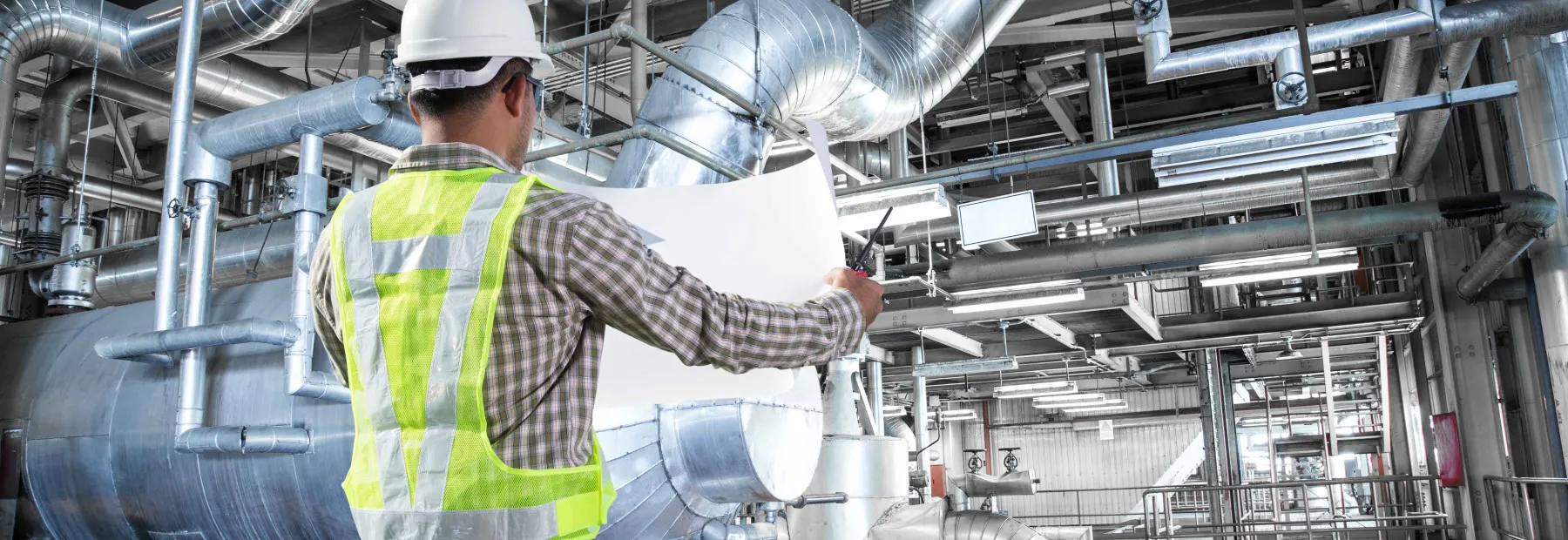

Om de tekeningen weer in lijn te brengen met de werkelijkheid, worden fabrieken fysiek gecontroleerd. Engineers lopen de installatie segment voor segment na, met de bestaande tekeningen in de hand. Tijdens deze inspecties worden afwijkingen systematisch vastgelegd.
In de praktijk blijken er vaak onderdelen te ontbreken op de tekening, dubbel te zijn opgenomen of anders te zijn uitgevoerd dan gedocumenteerd. Deze verschillen worden inzichtelijk gemaakt met rood-blauw tekeningen. Onderdelen die moeten worden verwijderd worden rood gemarkeerd, terwijl nieuwe of aangepaste componenten blauw worden toegevoegd. Op deze manier ontstaat een duidelijk en controleerbaar overzicht van alle wijzigingen.
Ook bij FrieslandCampina Noordwijk is deze werkwijze toegepast om de documentatie stap voor stap in lijn te brengen met de werkelijkheid op de werkvloer.
As-built tekeningen als betrouwbare basis
Het resultaat van deze werkwijze is een as-built P&ID: een tekening die exact weergeeft hoe de fabriek er daadwerkelijk uitziet. Dit voorkomt dat wordt gewerkt op basis van aannames of verouderde informatie en zorgt ervoor dat alle betrokken partijen beschikken over dezelfde, betrouwbare documentatie.
As-built tekeningen vormen de basis voor veilig werken, efficiënt onderhoud en toekomstbestendige uitbreidingen. Ze maken inzichtelijk welke installaties met elkaar verbonden zijn en welke materialen door de leidingen lopen.
Veiligheid en detailinformatie als kritische factoren
In industriële installaties stromen vaak verschillende stoffen door leidingen, soms onder hoge druk of bij hoge temperaturen. Zonder actuele tekeningen is het onduidelijk waar deze stoffen zich bevinden en welke componenten onderdeel zijn van hetzelfde systeem. Dit vergroot de risico’s bij onderhoud, storingen en noodsituaties.
Naast het procesoverzicht is ook detailinformatie van groot belang. Denk aan leidingdiameters, de inhoud van tanks, materiaalsoorten en ontwerpdrukken. In veel fabrieken is deze informatie onvolledig of verouderd, terwijl juist deze gegevens essentieel zijn voor engineers, onderhoudsteams en externe partijen.
Wet- en regelgeving binnen de foodindustrie
Binnen de foodindustrie gelden strenge eisen op het gebied van voedselveiligheid, kwaliteit en procesbeheersing. Er bestaat geen afzonderlijke wet die exact voorschrijft hoe een P&ID eruit moet zien. De eisen komen voort uit onder andere voedselveiligheid, kwaliteitssystemen, machine- en procesveiligheid en interne en externe audits.
P&ID’s fungeren daarbij als bewijsstuk dat processen beheerst, reproduceerbaar en veilig zijn.
Voedselveiligheid en kwaliteitssystemen
Normen zoals HACCP, FSSC 22000, BRC en IFS stellen duidelijke verwachtingen aan procesdocumentatie. P&ID-tekeningen moeten het daadwerkelijke proces correct weergeven en inzicht geven in productstromen, reiniging (CIP) en de scheiding tussen product, reiniging en utilities. Daarnaast moeten ze bruikbaar zijn als basis voor HACCP-analyses.
Concreet betekent dit dat P&ID’s duidelijke productstromen tonen, correcte CIP-lijnen en -kleppen bevatten, geen dode hoeken of onduidelijke verbindingen hebben en voorzien zijn van juiste benamingen van leidingen en functies. Wanneer P&ID’s niet kloppen, is een HACCP-analyse feitelijk onbetrouwbaar.
Het structurele probleem in de praktijk
Bij veel bedrijven geldt dat de fabriek moet blijven draaien en dat tekeningen later wel worden bijgewerkt. In werkelijkheid gebeurt dat bijwerken vaak niet of slechts gedeeltelijk. In omgevingen waar audits en voedselveiligheid centraal staan, vormt dit een groeiend risico.
Op de lange termijn leidt dit tot extra kosten, omdat complete tekenpakketten opnieuw moeten worden gemaakt, audits complexer worden of fouten pas laat worden ontdekt, met vertragingen en faalkosten als gevolg.
De oplossing: structurele borging van wijzigingen
Engineero pakt dit probleem structureel aan. Met roodblauw.eu als service van Engineero zorgen wij ervoor dat er continu iemand beschikbaar is die wijzigingen in de fabriek direct vastlegt en doorvoert in de tekeningen. Dit gebeurt terwijl de fabriek operationeel blijft.
In de samenwerking met FrieslandCampina Noordwijk zorgt deze aanpak ervoor dat P&ID’s actueel blijven, audits beter onderbouwd zijn en voedselveiligheid aantoonbaar geborgd is.
Door veranderingen direct correct te documenteren, worden veiligheidsrisico’s beperkt en besparen bedrijven kosten op de lange termijn. Zo zorgen wij ervoor dat technische tekeningen geen achterstallig werk worden, maar een actueel en waardevol onderdeel van de fabriek blijven.
